Spirálcső- és hőcserélőcső-hajlítás - Miért különösen kényes technológia?

Bár elsőre egyszerűnek tűnhet, bizonyos csőtípusok formázása – különösen a spirálcsövek és a hőcserélőcsövek kialakítása – rendkívül összetett és precíz eljárást igényel. Ezek a csövek nem csupán geometriai értelemben jelentenek kihívást, hanem olyan iparágakban kerülnek felhasználásra, ahol a legkisebb hiba is teljes rendszerhibához, energia-veszteséghez vagy gyártási leálláshoz vezethet.

A spirálcső- és hőcserélőcső-hajlítás több szempontból a csőformázás egyik legkényesebb területe. A csöveket gyakran nagy terhelés, intenzív hőmérséklet-ingadozás vagy magas nyomás alatt használják, ezért a gyártás során a pontosság, az anyag integritása és a gyűrődésmentes kivitelezés kiemelt jelentőségű.

Ebben a cikkben részletesen bemutatjuk, miért számít különösen érzékeny technológiának a spirálcsövek és hőcserélőcsövek hideg vagy meleg hajlítása, milyen ipari elvárásoknak kell megfelelni, és milyen lépéseket igényel a hibamentes kivitelezés.

Miért fontosak a spirál- és hőcserélőcsövek?

A spirálcsövek és hőcserélőcsövek számos iparág működéséhez nélkülözhetetlenek. Olyan rendszerekben találkozhatunk velük, ahol a hűtés, fűtés, áramlásvezérlés vagy hőenergia-átadás alapvető feladat.

Ezek az alkalmazási körök többek között:

● energetikai rendszerek,

● ipari hőcserélők és kazánok,

● gépjárműipari hűtőrendszerek,

● vegyipari és élelmiszeripari berendezések,

● megújuló energia rendszerek (például hőszivattyúk, hőcserélők).

A csövek folyamatos, egyenletes áramlást és optimális hővezetést kell biztosítsanak. Ha a hajlítás során a csőfal sérül, a keresztmetszet torzul, vagy a cső anyagszerkezete gyengül, a hőátadás hatékonysága drasztikusan romlik, és a teljes rendszer veszélybe kerül.

Ez az egyik alapvető ok, amiért a spirál- és hőcserélőcső-hajlítás ilyen kiemelten érzékeny technológia.

Mi teszi különösen kényessé a spirálcső-hajlítást?

A spirális kialakítás lényege, hogy a cső egymásra tekeredő körívekből áll, miközben a hajlítás sugarának és a rétegek közötti távolságnak végig pontosan kell illeszkednie.

A technológia érzékenységének okai:

1. Kicsi hajlítási sugarak

A spirálcsöveknél gyakran extrém kis sugarú hajlítások szükségesek. Ez megnöveli a cső külső oldalán fellépő húzófeszültséget, a belső oldalon pedig a gyűrődés kockázatát. Csak tökéletes szerszámozással és precíz gépbeállítással kerülhető el a deformáció.

2. Folyamatos ismétlődő terhelés

Mivel a spirál többször egymást követő, azonos geometriai elemből áll, minden elemnek milliméter pontosnak kell lennie. Egyetlen eltérés is azt eredményezheti, hogy a spirál „felkúszik” vagy „összecsúszik”, így használhatatlanná válik.

3. Anyagegyenetlenségek felnagyítása

A spirál alak miatt a cső akár több tízszer is meghajlításra kerül egymás után. Ha bármelyik ponton minimális falvastagság-eltérés van, a sokszoros ismétlés hatására ez könnyen repedéshez vezethet.

A hőcserélőcsövek hajlításának saját kihívásai

A hőcserélők működésének alapja a hatékony hőátadás. A csövek hossza, alakja, falvastagsága és a hajlítás precizitása mind meghatározzák a berendezés teljesítményét.

1. Maximális áramlási hatékonyság

A hőcserélőcső belső keresztmetszete nem torzulhat. Egy apró horpadás vagy bemélyedés már jelentős áramláscsökkenést, nyomásveszteséget és energiahatékonyság-romlást okoz:

● gyengül a hőátadás,

● nő a rendszer terhelése,

● drágul az üzemeltetés.

Ezért a gyűrődésmentes kivitelezés abszolút követelmény.

2. Anyagfeszültségek minimalizálása

A hőcserélőkben gyakran jelentős hőmérséklet-ingadozások vannak jelen. Ha a hajlítás túl nagy feszültséget hagy a csőben, az üzemelés során gyorsabb elfáradást, repedéseket vagy szivárgást okozhat.

3. Bíróképességi követelmények

A csövek sok esetben magas nyomásnak vannak kitéve. A biztos tömörség miatt a csőfal anyagszerkezete nem sérülhet, nem vékonyodhat el és nem alakulhat ki mikrosérülés.

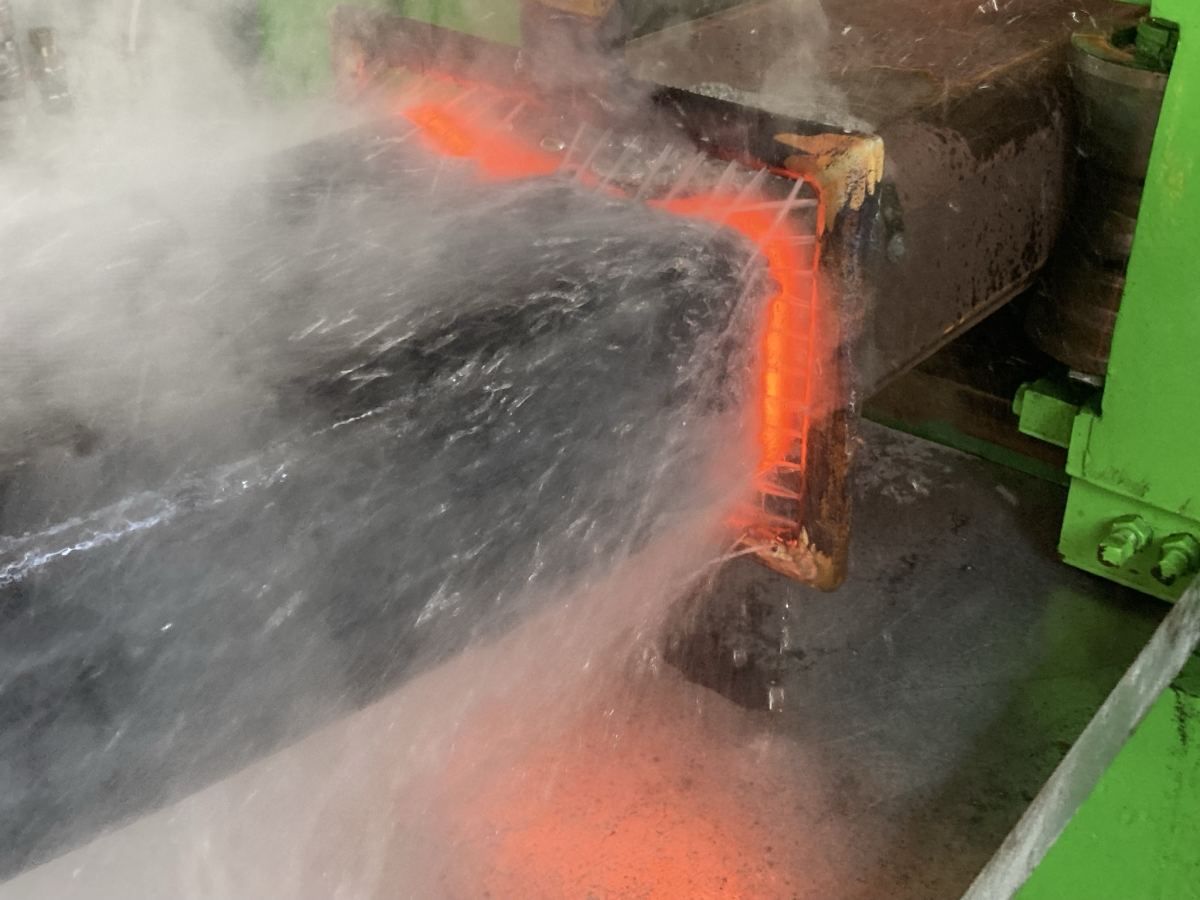

Miért kell a hajlítást gyakran meleg vagy indukciós eljárással végezni?

Bár számos csőtípus hidegen is jól formálható, a spirál- és hőcserélőcsövek esetében sokszor elkerülhetetlen a meleg vagy indukciós hajlítás alkalmazása.

A meleg hajlítás előnyei:

● képlékenyebb anyagviselkedés,

● kisebb belső feszültség,

● repedésmentes kivitel anyagkárosodás nélkül,

● nagyobb szabadság a geometriai kialakításban.

Az indukciós hajlítás előnyei:

● precíz, lokális melegítés,

● minimális deformáció,

● kiváló ismételhetőség,

● nagy pontosság kis sugarú íveknél is.

Ezek az eljárások különösen akkor indokoltak, amikor a cső fala vastagabb, vagy amikor ridegebb anyagról van szó, például bizonyos acélminőségeknél.

A spirál- és hőcserélőcső-hajlítás lépései

Bár az eljárás cégenként változhat, a technológiai alapok azonosak. A minőségi hajlításhoz három fő részfolyamat szükséges:

1. Tervezés és előkészítés

● pontos műszaki rajzok és 3D modellek elkészítése,

● megfelelő csőminőség kiválasztása,

● a hajlítási sugarak és távolságok optimalizálása,

● anyagvizsgálat szükség esetén.

2. Kísérleti hajlítás

A spirál és hőcserélő esetén szinte kötelező a próbagyártás, mert ezzel deríthetők ki:

● az esetleges gyűrődések,

● falvastagság-csökkenések,

● túl nagy anyagfeszültségek,

● geometriai eltérések.

3. Gyártás és minőségellenőrzés

A gyártási folyamat során folyamatos ellenőrzés szükséges a csőfal vastagságára, a körszimmetriára, az illeszkedésekre és a teljes spirálforma konzisztenciájára.

Miért nem engedhető meg a hibázás?

A spirál- és hőcserélőcsövek gyakran olyan berendezésekben működnek, ahol nincs „második esély”. Egyetlen hiba is:

● szivárgást,

● hűtési vagy fűtési teljesítménycsökkenést,

● rendszerleállást,

● jelentős anyagi kárt okozhat.

A hibamentes csőhajlítás ezért nem csak technológiai kérdés, hanem biztonsági és gazdaságossági szempont is.

Összegzés

A spirálcső- és hőcserélőcső-hajlítás a csőformázás egyik legösszetettebb, legérzékenyebb és legmagasabb precizitást igénylő területe. A csövek geometriai kialakítása, az anyagválasztás, a falvastagság, valamint a hajlítási technológia egyaránt meghatározza, hogy a végtermék biztonságosan és hosszú távon működőképes lesz-e.

A technológia kényessége abból adódik, hogy:

● nagyon pontos és ismételhető hajlítási íveket igényel,

● a csövek falvastagsága nem változhat jelentősen,

● a cső belső keresztmetszetének torzulása szinte nulla lehet,

● a cső integritása létfontosságú a hőátadás és áramlási hatékonyság miatt,

● a legkisebb eltérés is teljes rendszerhibához vezethet.

A spirálcső- és hőcserélőcső-hajlítás tehát nem csupán egy gyártási folyamat, hanem egy mérnöki precizitást, anyagismeretet és magas szintű technológiát igénylő összetett szakmai feladat.
